PENGANTAR HARDWARE PERANGKAT INPUT

Pengantar Hardware

A.    Uraian Materi

Sistem kerja komputer secara garis besar terbagi atas 3 bagian, dan seluruh bagian ini saling berkaitan satu sama lain:

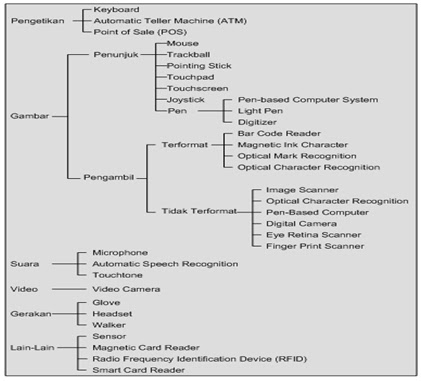

Perangkat Input:

Input Device berfungsi untuk memasukkan data atau perintah ke dalam komputer.

Perangkat input merupakan peralatan yang dapat digunakan untuk menerima data yang akan diolah ke dalam komputer. Perangkat ini yang digunakan oleh pengguna untuk melakukan interaksi dengan komputer agar komputer melaksanakan perintah yang diberikan oleh penggunanya. Prinsip kerja yang dilakukan perangkat input adalah merubah perintah yang dapat dipahami oleh manusia kepada bentuk yang dipahami oleh komputer (machine freadable form), ini berarti mengubahkan perintah dalam bentuk yang dipahami oleh manusia kepada data yang dimengerti oleh komputer yaitu dengan kode-kode biner (binary encoded information).

• Keyboard

Keyboard merupakan perangkat masukan data yang dapat dipakai mengubah huruf, angka, ataupun kode lain menjadi isyarat listrik yang dapat diproses komputer. Keyboard paling umum dipergunakan sebagai perangkat masukan dan merupakan perangkat yang paling lama dimanfaatkan setelah perkembangan komputer dengan masukan kartu plong (punch card).



Keyboard merupakan perangkat masukan yang tidak terlalu banyak mengalami perubahan sejak diperkenalkan pertama kali.Secara garis besar sistem keyboard biasanya terdiri atas tombol-tombol pengatikan, angka, fungsi, dan kontrol.

• Mouse

• Mouse digunakan sebagai interface titik dan click. Pergerakan mouse menghasilkan suatu gerakan yang berhubungan dengan pointer pada layar monitor. Pada umumnya mouse digunakan dalam aplikasi yang berorientasi grafis, misalnya Windows produksi Microsoft.Perangkat ini pertama kali diperkenalkan oleh Macintosh dan sangat disenangi oleh pemakai.Penggunaan mouse baru marak setelah Windows muncul dengan tampilan Graphical User Interface (GUI), yaitu Windows 3.1.





• Joystick
•

Joystick biasa digunakan untuk mengendalikan aplikasi permainan (game). Pada prinsipnya sama seperti cara kerja mouse. Hanya saja penggerak penunjuk pada layar berupa tongkat kecil.

ALAT PROSES

Mainboard

Motherboar juga dikenal dengan nama system board atau mainboard adalah merupakan board utama (papan sirkuit yang terbesar) yang terdapat dalam PC.

Motherboard terbuat dari serat kaca. Motherboard mencakup berbagai komponen elektronik yang saling dihubungkan memakai track baja yang disebut traces. Mother Board merupakan board/papan induk dimana semua device dipasang mulai dari processor, memory, slot-slot untuk ekspansi, dll.

Merk Motherboard dapat dilihat dari chipset yang terdapat pada motherboard.Chipset adalah chip/IC utama yang terdapat di motherboard yang khas untuk motherboard yang bersangkutan. Merk-merk motherboard yang terkenal adalah: Intel, SIS, Opti, MX, Ali. Via, ECS, Acorp, Gfxcell, Suntac, UMC, Asus, dll.



Gambar 2.1 Motherboard

Komponen-komponen motherboard

Konektor Power

Gambar 2.2 Konektor Power AT Konektor Power ATX

Konektor power adalah pin yang menyambungkan motherboard dengan power supply di casing sebuah komputer. Pada motherboard tipe AT, casing yang dibutuhkan adalah tipe AT juga. Konektor power tipe AT terdiri dari dua bagian, di mana dua kabel dari power supply akan menancap di situ. Pada tipe ATX, kabel power supply menyatu dalam satu header yang utuh, sehingga Anda tinggal menancapkannya di motherboard. Kabel ini terdiri dari dua kolom sesuai dengan pin di motherboard yang terdiri atas dua larik pin juga. Ada beberapa motherboard yang menyediakan dua tipe konektor power, AT dan ATX.Kebanyakan motherboard terbaru sudah bertipe ATX.

2.2.2 Socket dan Slot Processor

Gambar 2.3 Socket Gambar Slot

Terdapat beberapa tipe colokan untuk menancapkan prosesor Anda. Model paling lama adalah ZIF ( Zero Insertion Force) Socket 7 atau opular dengan istilah Socket 7. Socket ini kompatibel untuk prosesor bikinan Intel, AMD, atau Cyrix.Biasanya digunakan untuk prosesor model lama (sampai dengan generasi 233 MHz). Ada lagi socket yang dinamakan Socket 370. Socket ini mirip dengan Socket 7 tetapi jumlah pinnya sesuai dengan namanya, 370 biji.Socket ini kompatibel untuk prosesor bikinan Intel. Sementara AMD menamai sendiri socketnya dengan istilah Socket A, di mana jumlah pinnya juga berbeda dengan socket 370. Istilah A digunakan AMD untuk menunjuk merek prosesor Athlon. Untuk keluarga prosesor Intel Pentium II dan III, slot yang digunakan disebut dengan Slot 1, sementara motherboard yang menunjang prosesor AMD menggunakan Slot A untuk jenis slot yang seper

ti itu. Dan ini adalah socket processor terbaru :

Gambar 2.4 Socket Prosesor

Gambar 2.5 North Bridge Controller

VIA VT8751A yang memberikan interface prsessor dengan frekuensi 533/400MHz, yang mensupport intel Hypertheading Tecnologi, interface system memory yang beropersi pada 266MHz, dan interface AGP 1.5V yang mendukung spesifikasi AGP 2.0 termasuk write protocol dengan kecepatan 4X.

Gambar 2.6 Socket Memori

Juga ada dua tipe socket memori yang kini beredar di masyarakat komputer. Memang ada juga socket terbaru untuk Rambus-DRAM tetapi sampai kini belum banyak pengguna yang memakainya. Socket lama yang masih cukup populer adalah SIMM.Socket ini terdiri dari 72 pin modul.Socket yang kedua memiliki 168 pin modul, yang dirancang satu arah.Anda tidak mungkin memasangnya terbalik, karena galur di motherboard sudah disesuaikan dengan socket memori tipe DIMM.

2.2.3 Konektor Floppy, IDE dan SATA

Gambar 2.7 Slot IDE Slot Floppy

Konektor ini menghubungkan motherboard dengan piranti simpan computer seperti floppy disk atau harddisk.Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE.Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master.Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave. Bagaimana menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh omputer. Hal yang sama berlaku untuk menyambungkan kabel floppy dengan pin di motherboard.

Gambar 2.8 Slot SATA

eSATA sebagai interface storage external memiliki kemampuan lebih cepat dibandingkan USB storage external dan Firewire. Kecepatan tranfer mencapai 6 kali atau hampir setara seperti layaknya internal harddisk dengan interface SATA. Perangkat eSATA dengan PnP, seperti USB 2.0 external harddisk maka eSATA memiliki sistem plug and play (PnP). Pemakai eSATA cukup memasangkan pada perangkat eSATA controller dan langsung siap bekerja, demikian juga bila ingin melepas external harddisk dari eSATA.Perbedaan antara eSATA dengan SATA terletak pada panjang dan bentuk kabel.Umumnya SATA hanya mengijinkan panjang kabel harddisk maksimum sekitar 1 meter.Sedangkan eSATA dapat menghubungkan controller dengan harddisk eSATA dengan panjang 2 meter.SATA mengunakan konektor tipe L, sedangkan eSATA umumnya mengunakan konektor tipe I tanpa lekuk pada bagian akhir konektor atau dikenal dengan konektor SATA II /3G. Controller eSATA sudah dibuat untuk sistem RAID 0 / 1 atau 4 harddisk terpasang pada 1 controller. Walaupun harddisk dipasangkan pada storage external, masih dimungkinkan storage dipasangkan dengan sistem RAID atau pada external dibuat 2 harddisk atau lebih baik sistem mirror , stripping atau dibuat terpisah dengan koneksi dimasing masing harddisk ke eSATA controller USB 2.0 hanya mencapai peak 60Mbps sedangkan Firewire b memiliki peak 100Mbps atau mendekati kecepatan PATA. Sedangkan SATA 1.5 memiliki peak maksimum 150Mbps sedangkan SATA 3G mencapai 300Mbps. Bila sebuah harddisk dipasangkan pada external harddisk storage dengan bridge USB 2.0, secepat apapun harddisk bekerja hanya memiliki kecepatan tranfer sampai 50Mbps dipotong proses dari overhead. Artinya teknologi eSATA memang belum mampu ditandingi oleh sistem USB maupun Firewire sebagai external storage. Baik USB 2.0 dan Firewire tetap mengalami hambatan karena sistem interface dibuat untuk mentranslate dari SATA ke USB atau Firewire. Belum lagi masalah overhead sehingga menurunkan kecepatan tranfer sebenarnya pada USB dan Firewire.Dibandingkan dengan eSATA dan SATA tidak mengalami penurunan tranfer data karena tidak ada perubahan masalah protocol dari conroller SATA ke harddisk SATA.Kabel eSATA sedikit berbeda dibandingkan kabel SATA biasa, kabel utama sebagai konektor eSATA lebih banyak mengunakan kabel eSATA II yang tidak memiliki lekuk L dibandingkan kabel SATA I standar.Dibawah ini adalah kabel eSATA untuk koneksi dari internal controller mainboard ke external harddisk SATA biasa.Pada kabel yang menghubungkan controller mainboard digunakan koneksi male eSATA, sedangkan ujung kabel sebagai titik akhir dihubungkan ke konektor SATA biasa bagi harddisk.
